DOSCLO Dosificación cloro con contador de impulsos
Descripción y funcionamiento
Depósito y bomba con contador de impulsos de 1’’1/4 para dosificación de cloro.
Compuesto por:

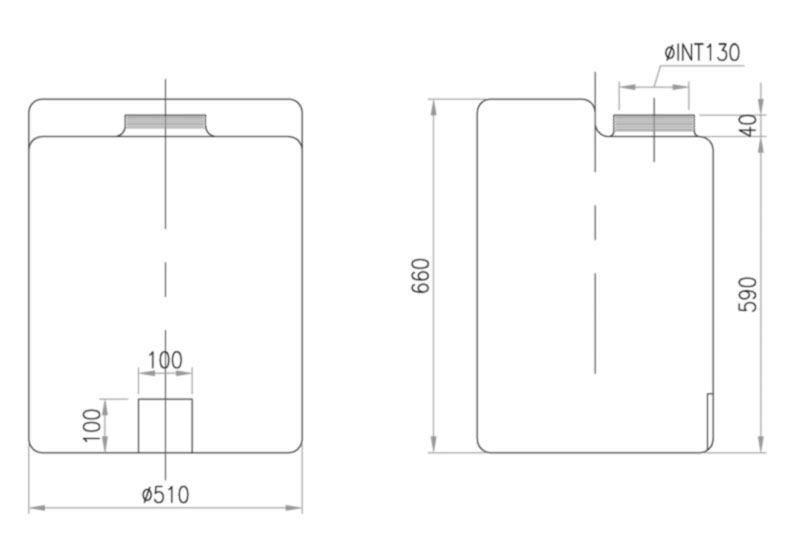

- Depósito dosificador modelo DC-100; Depósito monobloque, moldeado por rotación, de polietileno lineal de alta densidad, calidad alimentaria, protegido contra los rayos solares. Forma cilíndrica, con fondo plano y tapón de rosca de diámetro 150 mm, con junta. El tapón no sobrepasa la altura máxima del depósito. Color: blanco translúcido.
Condiciones máximas de uso en depósitos de polietileno: temperatura < 60 ºC, densidad < 1.3 Kg./L.

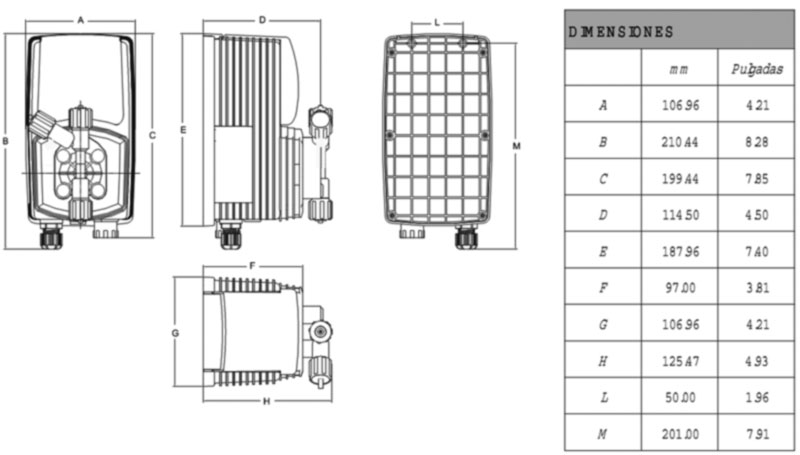

- Bomba dosificadora electrónica de membrana, caudal regulable manualmente hasta 4 L/h a 10 bar. Caja en noryl IP65 de 107 x 210,44 x 125,47 mm. Cabezal en PVDF con sistema de purga manual, Alimentación 230 V. Consumo 16 W. Peso aproximado: 2 Kg. 180 impulsos/minuto.
- Contador de impulsos de turbina de de 1''1/4. Cuerpo y cabezal de latón, temperatura de trabajo agua fría hasta 30 ºC. Cable conexión de 2 m. Tensión máxima 250 V. 4 impulsos/L.
Instalación
Ver manual de instalación enviado con el material.
Especificaciones técnicas :
-
Materiales :Diverso
Leyenda plano
A: 160 mm.
B: 280 mm.
C: 110 mm.
D: 132 mm.
E: 34 mm.
Peso con rácors: 2 kg.
Accesorios
La bomba se suministra junto con los accesorios indispensables para una correcta instalación. En la caja encontrará:
- 4 tornillos diámetro 6.
- 4 tacos 4,5 x 40.
- 1 fusible retardado 5 x 20.
- 1 filtro de fondo + válvula.
- 1 válvula de inyección.
- 1 sonda de nivel.
- 2 m tubo inyección (opaco PE).
- 2 m tubo aspiración (Transparente PVC).
- 2 m tubo de purga (PVC transparente 4 x 6).
- Manual de instalación.
